1kV船用电力电缆成品检验
摘要：本标准适用于船舶电气装置额定电压1kV挤包绝缘非径向电场单芯.......
1 适用范围
本标准适用于船舶电气装置额定电压1kV挤包绝缘非径向电场单芯和多芯电力电缆的出厂检验。
2 标准依据
IEC 60092-350 船舶及海上平台电力、控制、仪表用电缆，一般结构及试验方法
IEC 60092-353 船舶电气装置 额定电压1kv和3kv挤包绝缘绝缘非径向电场单芯和多芯电力电缆
3 检验项目
3.11kV船用电力电缆检验项目见表1。
3.2成品电缆标志
成品电缆护套表面上应有制造厂名、产品型号规格及额定电压的连续标志，标志应字迹清楚，容易辨认、耐擦，成品电缆的标志应符合GB6995.3的规定。
4 检验规则
4.1 抽样试验的频率a）导体检查和尺寸检查导体检查、绝缘和护套厚度的测量以及外径测量，如果买方要求，应在相同类型和规格电缆的每一制造批量中，取一根电缆进行检测，但在任何合同中应限定检测次数不超过总根数的10％。b）物理性能试验
根据用户和制造商的协议，如合同中的多芯电缆总长度超过2km，或单芯电缆总长度超过4km，应按表1规定的试样数目进行试验。表1 试样数目（根据电缆长度）
|
电缆生产长度km
|
样品数
|
|
|
多芯电缆
|
单芯电缆
|
|
|
2＜L≤5
|
4＜L≤10
|
1
|
|
5＜L≤10
|
10＜L≤20
|
2
|
|
10＜L≤15
|
20＜L≤30
|
3
|
|
余类推
|
余类推
|
余类推
|
4.2 复试
如果任一试样没有通过4.1节的任一项试验，应从同一批中再取两个附加试样就不合格项目重新试验。如果两个附加试样都合格，样品所取批次应认为符合本部分要求。如果附加试样中有一个不合格，则认为取该试样的批次不符合本部分要求。
|
序号
|
试验项目
|
试验类型
|
试验方法
|
试验结果
|
|
1
|
结构尺寸检查
|
|
|
|
|
1.1
|
导体结构
|
S
|
IEC 60092-350第6.4条
|
IEC 60092-353第3.2条
|
|
1.2
|
绝缘厚度
|
S
|
IEC 60092-350第6.5条
|
IEC 60092-353第3.3.3条
|
|
1.3
|
护套厚度
|
S
|
IEC 60092-350第6.6条
|
IEC 60092-353第3.7.3条
|
|
1.4
|
铠装层尺寸
|
S
|
IEC 60092-353第3.8条
|
IEC 60092-353第3.8条
|
|
1.5
|
电缆外径
|
S
|
IEC 60092-350第6.7条
|
IEC 60092-350第6.7条
|
|
2
|
20℃导体电阻试验
|
R
|
IEC 60092-350第5.2.2条
|
IEC 60228
|
|
3
|
绝缘电阻
|
|
|
|
|
3.1
|
绝缘电阻（20℃）
|
S
|
IEC 60092-350第7.2.1条
|
IEC 60092-351表2
|
|
3.2
|
绝缘电阻（最高额定温度）
|
S
|
IEC 60092-350第7.2.2条
|
IEC 60092-351表2
|
|
3
|
5min耐压试验
|
R
|
IEC 60092-350第5.2.3条
|
IEC 60092-350表2
|
|
4
|
热延伸试验
|
S
|
IEC60092-350第6.8条
|
IEC 60092-351表4
|
|
5
|
低温试验
|
S
|
IEC60092-350第8.8条
|
IEC60092-350第8.8条
|
5 包装

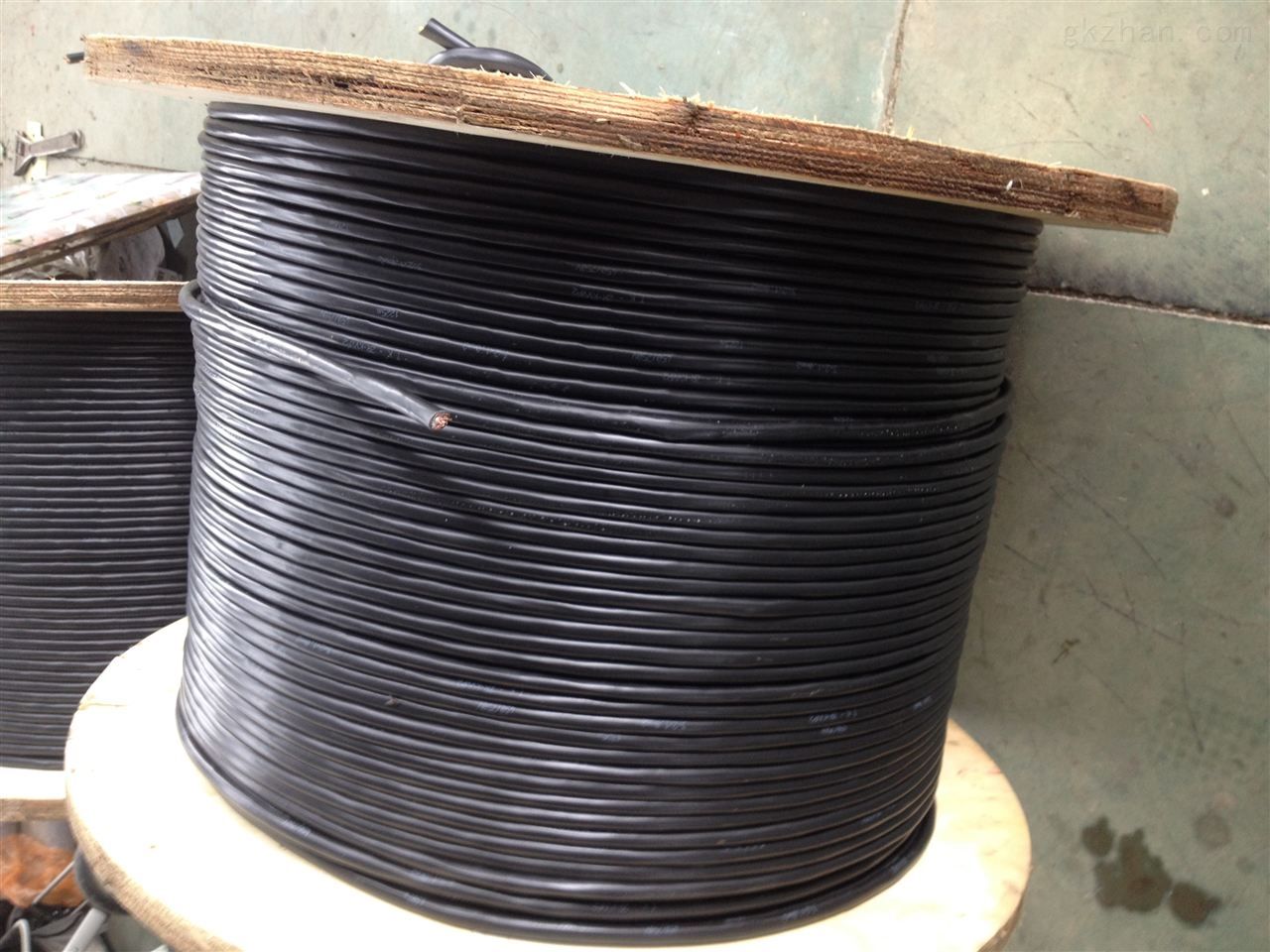

5.1电缆应妥善包装在符合 JB/T 8137 规定要求的电缆盘上交货。
电缆端头应可靠密封，伸出盘外的电缆端头应加保护保护罩，伸出的长度应不小于 300mm。 重量不超过 80 Kg 的短段电缆，可以成圈包装。
5.2 每圈或每盘导线上应附有标签标明：
制造厂名称；
型号及规格；
额定电压；
长度；
重量；
制造日期：年 月 ；
产品编号或认证标志；
电缆盘正确旋转方向等。
