四会电缆出租:三相交流接触器互锁接法剖析



       交流接触器是广泛用作电力的开断和控制电路。它利用主接点来开闭电路，用辅助接点来执行控制指令。主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型接触器也经常作为中间继电器配合主电路使用。交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀。今天，我们四会电缆出租公司小编为大家说说交流接触器的工作原理及互锁电路的接法。

一、四会电缆出租

     我四会电缆出租公司长期稳定提供云南电缆出租服务，专为演唱会、展会等活动电缆及配套线槽板、配电箱租赁规格：10平方、25平方，50平方，70平方，95平方，120平方，150平方，185平方，240平方，300平方。



电缆租赁规格表

序号	大小	输出电流	描述
1	300平	600A	单芯铜软电缆
2	240平	480A	单芯铜软电缆
3	185平	360A	单芯铜软电缆
4	150平	300A	单芯铜软电缆
5	120平	240A	单芯铜软电缆
6	95平	200A	3+1、3+2、4+1多芯铜软电缆
7	70平	180A	3+1、3+2、4+1多芯铜软电缆
8	50平	150A	3+1、3+2、4+1多芯铜软电缆
9	35平	120A	3+1、3+2、4+1多芯铜软电缆
10	25平	90A	3+1、3+2、4+1多芯铜软电缆
11	16平	60A	3+1、3+2、4+1多芯铜软电缆





二、交流接触器



      交流接触器主要有四部分组成:(1)电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。





      在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（达800A）电路的装置，四会电缆出租所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。接触器控制容量大，适用于频繁操作和远距离控制,是自动控制系统中的重要元件之一。





工作原理:



     四会电缆出租当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。



交流接触器的选择：



 （1）持续运行的设备。接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。



 （2）间断运行的设备。接触器按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备。



 （3）反复短时工作的设备。接触器按116-120%算。即100A的交流接触器，只能控制最大额定电流是116-120A以下的设备。还要考虑工作环境和接触器的结构形式。



   还要说明的一点是：由于市场竞争激烈，国内有些厂家为降低成本，已经在偷工减料，比如：在线圈的制作减小线径甚至少绕匝数，在触头上用不符合国标的材料或厚度和截面都不够。这种情况不仅体现在接触器上，在其他如短路器等产品上也是如此。造成在实际使用中，标的是100A的接触器或短路器，其实际负载量只能在80A甚至更低,故障率很高。所以，现在有流行的说法是：用国产低端产品，要按其铭牌说明的额定容量打7折使用!

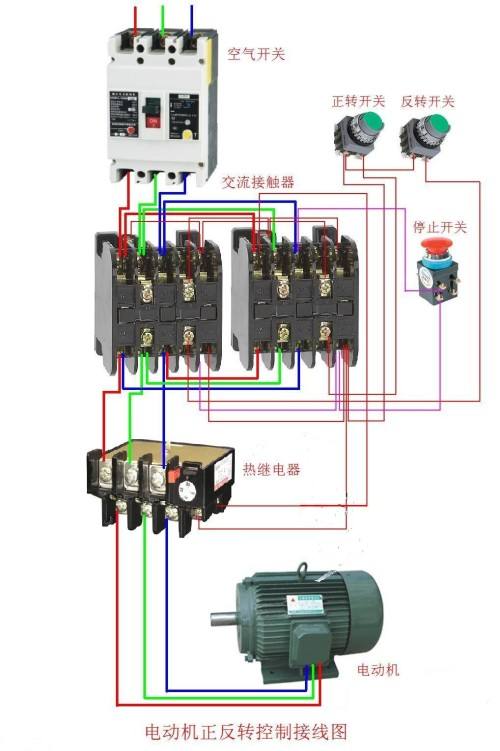

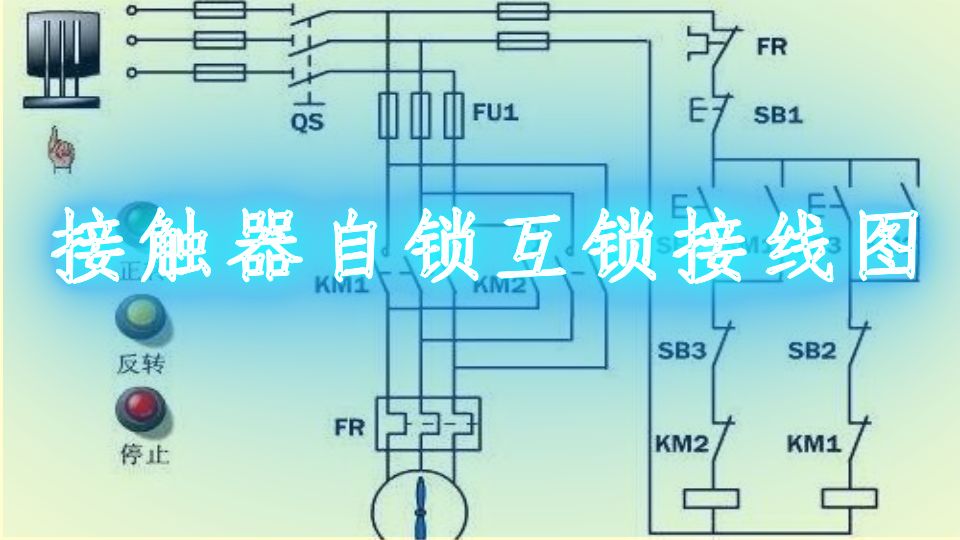

  接法:















        一般三相 接触器一共有8个点，三路输入，三路输出，还有是控制点两个。输出和输入是对应的，很容易能看出来。如果要加自锁的话，四会电缆出租则还需要从输出点的一个端子将线接到控制点上面。





         四会电缆出租对电器技术性能的考核主要还是采用型式试验，该方法侧重于考察电器的机械与电气寿命，并不能对电器的动态特性及其机械电气寿命的影响进行综合评估。因此研究基于动态特性检测的电器性能综合评估对于电器产品的研制与出厂检测具有实际指导意义。文献通过对交流接触器动态过程进行测试，从触头测试波形中提取能够表征接触器机械及电气特性的参数，通过建立接触器性能综合评判模型，从而形成接触器动态性能综合评判系统。交流接触器动态测试装置以DSP为核心，搭建各种信号传感器，通过RS232 与上位机进行数据通信。该测试装置可以完成对接触器励磁电流、电压，吸合过程线圈功耗的电气参数的测量。对本课题试验装置的搭建具有实际的指导作用，同时其提出的接触器性能评判系统对本课题将要研究的接触器性能退化及可靠性估计具有重要的参考价值。
