桂林电缆出租:继电器的概念及工作原理

       继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。



       继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，桂林电缆出租它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。 继电器有电磁继电器，干簧管继电器，固态继电器（半导体继电器）等。



       今天，我们桂林电缆出租公司小编为大家详细解说继电器的概念及工作原理，以及继电器与接触器的区别。

一、桂林电缆出租

      我公司长期稳定提供桂林电缆出租服务，专为演唱会、展会等活动电缆及配套线槽板、配电箱租赁规格：10平方、25平方，50平方，70平方，95平方，120平方，150平方，185平方，240平方，300平方。


电缆租赁规格表

序号	大小	输出电流	描述
1	300平	600A	单芯铜软电缆
2	240平	480A	单芯铜软电缆
3	185平	360A	单芯铜软电缆
4	150平	300A	单芯铜软电缆
5	120平	240A	单芯铜软电缆
6	95平	200A	3+1、3+2、4+1多芯铜软电缆
7	70平	180A	3+1、3+2、4+1多芯铜软电缆
8	50平	150A	3+1、3+2、4+1多芯铜软电缆
9	35平	120A	3+1、3+2、4+1多芯铜软电缆
10	25平	90A	3+1、3+2、4+1多芯铜软电缆
11	16平	60A	3+1、3+2、4+1多芯铜软电缆





二、继电器的定义



        桂林电缆出租继电器是当输入量（或激励量）满足某些规定条件时，能在一个或多个电气输出电路中产生预定跃变的一种器件。



　　① 继电器这个述语应限于在其输入电路与输出电路之间具有单一继电功能的继电器元件。



　　② 继电器这个述语包手为完成其规定动作所必须的所有组成部分，一般含输入部分、驱动部分及输出部分。



　　③ 为了用于保护和自动控制，应加上一个说明继电器功能的名称，以便对继电器定性。在此情况下，按照规定的功能（由标准或制造方规定），继电器可包括某个辅助继电器，以便完成所要求的功能。例如：差动继电器，阻抗继电器，跳闸继电器。



三、电磁继电器工作原理

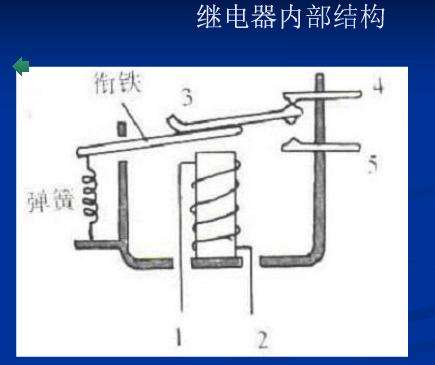

1、 通用电磁继电器工作原理



　　当线圈引出脚两端加上电压或电流，线圈的激磁电 流产生磁通，磁通通过铁心、轭铁、衔铁和工作气隙组成的磁路，并在工作气隙产生电磁吸力。桂林电缆出租当激磁电流上升达到某一值时，电磁吸力矩将克服动簧的反力矩使衔 铁转动，带动推动片推动动簧，实现触点闭合；当激磁电流减小到一定值时，动簧反力矩大于电磁吸力矩衔铁回到初始状态，触点断开。



2、 磁保持继电器工作原理



　　继电器触点状态保持力是由衔铁部分中的两件磁钢产生的，磁钢产生 的磁通通过右衔铁—轭铁磁极—铁心—轭铁磁极—左衔铁—磁钢形成闭合回路，在衔铁和轭铁极间产生吸力，如图所示，左衔铁的延伸臂通过推动片对动簧片施加推 力，使动、静触点间产生足够的压力，使其能可靠载流。


       桂林电缆出租当需要使继电器触点断开时，只需对线圈施加一个足够宽度脉冲电压，该脉冲电压 产生的磁通与磁钢产生的磁通方向相反，在磁极上就会产生与磁钢相同的极性，根据磁场同性相斥原理，在衔铁和轭铁磁极间会产生推力，当磁路产生的合成力矩大 小簧片的反力矩，动簧朝后运动，衔铁部分绕转轴转动，继电器会呈现图 3 的断开状态。如果要返回闭合状态，必须在线圈上施加一相反的脉冲，否则，继电器触点 状态会永远保持下去。





四、接触器与继电器的主要区别



　　1。接触器用来接通或断开功率较大的负载，用在（功率）主电路中，主触头可能带有连锁接点以表示主触头的开闭状态。



　　2。继电器一般用在电器控制电路中，用来放大微型或小型继电器的触点容量，以驱动较大的负载。桂林电缆出租如可以用继电器的触点去接通或断开接触器的线圈。一般继电器都有较多的开闭触点，当然继电器通过适当的接法还可以实现某些特殊功能，如逻辑运算等。



　　3。以上两者相同之处：都是通过控制线圈的有电或无电来驱动触头的开闭，以断开或接通电路。属于有接点电器。线圈的控制电路与触点所在的电气回路是电气隔离的。



　　4。触发器一般是指数字逻辑器件（如集成芯片），通过外部触发条件实现一定的逻辑功能。如d触发器、t触发器、j-k触发器、r-s触发器等。简单的触发器也可以用分离电子器件来实现。触发方式有多种，如：上升沿、下降沿、高电平、低电平。
