服务热线
153-6245-2839
电力铅护套在电缆中的应用有哪些哪些缺点?
摘要：电力铅护套在电缆中的应用有哪些哪些缺点...电力电缆的护层有内护套和外护层之分。内护套的作用主要是保护钱芯绝缘层不受外力机械损伤，对于油浸纸绝缘电缆还可以防止水分的浸...
纸绝缘层
纸绝缘层的厚度决定于电缆的工作电压和导电线芯的截面。当电缆是1-3kV时，绝缘层厚度主要考虑电缆弯曲时纸层所受的机械应力，而较少考虑它的电气性能。当导线截面增加时，绝缘厚度也增加。对于6kV及以上的电力电缆，纸绝缘的厚度主要是从电气性能方面来考虑，因为此时的绝缘厚度已能满足机械性能的要求。由于电力电缆纸越薄，纸带间隙油膜也薄，电力电缆的击穿强度可以提高，所以在高压电缆制造中，用较薄的纸绕包在靠近导电线芯的内层，可以提高电力电缆击穿强度。
纸绝缘层的厚度决定于电缆的工作电压和导电线芯的截面。当电缆是1-3kV时，绝缘层厚度主要考虑电缆弯曲时纸层所受的机械应力，而较少考虑它的电气性能。当导线截面增加时，绝缘厚度也增加。对于6kV及以上的电力电缆，纸绝缘的厚度主要是从电气性能方面来考虑，因为此时的绝缘厚度已能满足机械性能的要求。由于电力电缆纸越薄，纸带间隙油膜也薄，电力电缆的击穿强度可以提高，所以在高压电缆制造中，用较薄的纸绕包在靠近导电线芯的内层，可以提高电力电缆击穿强度。
纸绝缘护套的包绕方式有三种，即对缝式、搭盖式和间隙式。
对缝式包绕是纸带的边和边紧密地靠拢，这样在纸带间
不会产生相互移动。但是，在电力电缆略有弯曲时，纸带的边缘就会出现相挤和撕裂，所以这种方式不适用于电缆。
搭盖式包绕是纸带之间相互搭盖。这种方式会减低芯线的可弯曲度，在电缆弯曲时，易引起皱折，甚至使纸撕裂。因而，它只适用于靠近统芯和绝缘层表面的几层。在靠近线芯采用搭盖式包绕，可提高击穿强度，而在绝缘层表面采用搭盖式包绕，主要是使其平滑。
间隙式包绕是最常用的一种方式。在包绕时，纸带的边不是一个连着一个，而是中间有一些小的空隙。当电缆弯曲时，纸带可以有所伸缩，不致使纸带相碰而损伤，但是伸长亦有一定的限度，电力电缆之所以要规定最小允许弯曲半径，就是考虑到这一点。
那么，电力铅护套在电缆中的应用有哪些哪些缺点?现在由顺德电缆出租专业公司小编为您解答：

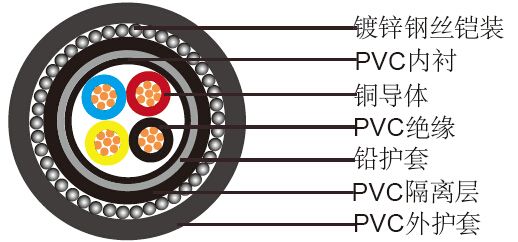

电力电缆的护层有内护套和外护层之分。内护套的作用主要是保护钱芯绝缘层不受外力机械损伤，对于油浸纸绝缘电缆还可以防止水分的浸入和浸溃剂的外流。外护层的作用则是防腐蚀、机械保护和屏蔽。
一、内护套
电力电缆内护在分金属的(铝、铅、钢)和非金属的(橡胶、塑料)。金属护套多用于油浸纸绝缘电缆;橡胶、塑料护套多用于橡塑类绝缘电缆。由于橡胶、塑料护套的电力电缆使用较少，钢护套主要用于超高压电力电缆中，故这里仅介绍铅护套和铝护套。
(一)铅护套
用铅制造电力电缆内护套已有很久的历史，其主要原因在于铅护套有许多技术上的特点。
1.优点
(1)铅护套具有完全不透水性，能够可靠地防止水分和潮气的侵入，密封性能好;
(2)铅的熔化点低(327.5°C)，在制造铅护套过程中不会使纸绝缘过热而损坏。铅在加热到200°C左右时，即成半液体状态，在较低的温度下就可以挤压成封闭护套，从而使压铅工艺比较简单，同时封焊工艺也很方便，
(3)耐腐蚀性能好。铅对稀硫酸和盐酸不起作用，仅有硝酸、醋酸、石炭酸和某些有机物的腐烂物对铅能起腐蚀作用。
(4)铅护套的韧性好，不影响电缆的可曲性。
制造电缆铅护套的铅不应低于标准四号铅的要求，它的含铅量为99.9%。有时为了加强电缆铅护套的硬度和耐震性，常在铅料中加极少量的锡、锑、铜、钙等。
2.缺点
(1)铅的资源缺乏，在地壳中蕴藏量较少，而且铅又是国防和原子能工业必不可少的战略物资;
(2)铅是有毒物质;
(3)铅有再结晶的趋向，特别在高温和震动时，在粗大的铅粒间形成裂缝，易使电缆因水分和潮气从裂缝中侵入而损坏;
(4)铅的机械强度很低，其抗拉强度只有14.7MPa， 甚至含有锑、钙的铅合金其抗拉强度也不超过29.4MPa。因此裸铅包电缆和高压电缆都不能用纯铅作电缆护套;
(5)铅的相对密度大，使电缆沉重，给制造、运输和安装带来不便;
(6)铅有蠕变特性。在很小的作用力下会随时间而变形，这对电缆的正常运行十分有害;
(7)铅容易电化腐蚀，铅护套常因杂散电流而被磁坏。
由于铅具有上述的一些缺点，所以有必要用其他材料来代替。目前，最好的代用材料就是铝。
