       配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散，回路较少的场合。一般我们看到配电柜都是安装在比较隐蔽的角落。配电柜（箱）分动力配电柜（箱）和照明配电柜（箱）、计量柜（箱），是配电系统的末级设备。配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。



       下面由我们肇庆电缆出租,配电柜型,图纸详解,对配电柜有兴趣的朋友可以简单的了解一下配电柜型号，和配电柜图纸详解的相关信息。



配电柜型号



配电柜型号有很多，一般不同的厂家都有自己的型号。国产型号有MLS、GCS、GCK GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。



一般标准的型号是GB7251.



1 配电柜型号型号意思



第一位：P-开启式低压开关柜，G-封闭式低压开关柜



第二位：G-固定死，C-抽出式，H-固定、抽出混装式。



第三位：L（或D）-动力用，K-控制用，S-森源电气系统 GGD较便宜，GCS、GCK为经济型。例：GGD/M/J①②③ G－交流低压配电柜 G－电器元件固定安装，固定接线 D－电力用柜 M－面板操作 J－静电电容器 ①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA ②－主电路方案代号 ③－辅助电路方案代号



配电柜图纸详解



1.我们平时看到多家多户用电的时候，大多是由一个配电柜里面发出来的，简单的接线图就是这个样子。



2.配电板的电路图分为一次原理图和二次原理图，　一次原理图即为主电路原理图，二次原理图即为控制电路的原理图。

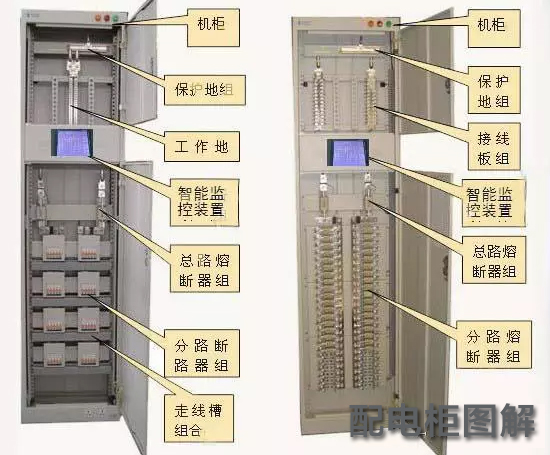

3.以上是智能配电柜的原理图、展开图 、端子排图 、安装接线图等等，这些接线都比较的麻烦，智能配电柜操作起来更方便。
